產品介紹
負壓稀相氣力輸送系統是利用低于1kg/cm2的氣體壓力，采用負在(四送式)，較高的速度來吸送物料使使其通過整條輸送線，因此該輸送方式被稱之為低壓高速系統，它具有較高的氣體物料比。
空氣速度: 10m's一35m/s，
輸送能力: 2- 8t/h，
輸送距離: 20-100m，
輸送高度:10- 30m，
氣源類型:羅茨真空泵。
負壓稀相氣力輸送系統主要用于PvC粉、納米碳酸碼、三元材料，磷酸鐵鋰。鋰電原材料、面粉、維生素A粉末、奶粉，炭黑、鋁粉、橡膠添加劑、石墨、鐵粉、催化劑、熟石膏粉、氧化相、石英砂、滑石粉、鋁礬土、膨潤土、碳酸鈣 、燒堿、稀土村料等。

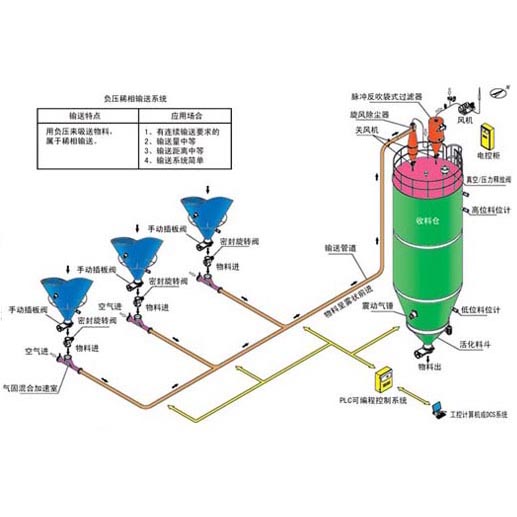

工作原理
>
&
負壓稀相氣力輸送系統采用負壓羅茨泵作為動力源，管道輸送壓力量低真空狀態，管道風速約10-35/秒，物料在管道里呈霧狀。在該系統的開始端約有10m/s的加速度，在末端可達30m/s的高速，因此氣流速度較高。輸送管線初端壓力與大氣壓基本接近，而末端則一般在-0.01-0.06mpa之間。負壓稀相氣力輸送系統啟動時，存放容積內的物料經回轉鎖氣供料閥的定量供給，在管路內與羅茨真空泵產生的負壓氣流相混臺后得到加速，固氣二相流在輸送管內用成較穩定的流態并被提升至遠處的一體式過濾分離器中，氣流與物料的混合體在進入到旋風分離器壁后被強制改變運行軌跡，由于固體物料的密度比氣體的密度大得多，因而產生了很高的高心力，使得物料在進入筒壁后失去了直線運動的速度，在重力作用下落入旋風分離器的錐體部，再通過錐體部的回轉鎖氣卸料閥因均勻給料至下游的生產設備，負壓稀相系統的動力源采用羅茨真空泵，氣體可以為過濾后的大氣或經過干燥凈化處理的氣體。上述物料的傳輸均為全密閉輸送方式。
技術參數
1、輸送真空壓力低于環境壓力，即使管道破損也不會(huì )這成物料泄瀾而對環境造成汽染;
2、設備的制造、維護要求低，工人的可操作性強: 可以長距離輸送;
3、輸送氣體( 一般為空氣) 直接取白大氣，氣體的溫度即為環境溫度; 管道物料有一定的摩擦升溫;
4、輸送為連續式、亦可問斷，管道內風速高，無物料積存;
5、可實現多點進料，多點卸料;
6.氣體動力源一般為旋渦茶、羅茨真空聚，與物料無直接接觸。使用壽命長;
7、對輸送物料的話應性強，粉料、顆粒料均可順利輸送; 特別適用于自粘性物料;
8、環境污染小，但對除塵面積要求高。
