工作原理
脈沖氣力輸送系統原理
脈沖氣力輸送是指物料在管道中輸送時成柱狀,其前后為高壓緊縮氣體,經過兩頭面的靜壓壓力差推進料柱移動,很多互相相連的料柱、氣柱相間移動而到達輸送的目的。從理論上說,為了下降動力指數,盡可能讓物料在充滿管道的情況下移動,即柱流氣力輸送。料柱越長,混合比越大,耗氣量越低,可是料柱越長,推進它移動所需緊縮空氣的壓力相應也更高,并且易構成管道阻塞。所以,在這種情況下,物料的移動很艱難,且速度小,產量低,輸送距離也受到很大約束。若將料柱切割成一段段短的料栓,再通入適宜的緊縮空氣,即可以完成料栓與氣栓相間移動,成為栓流氣力輸送。其特點是料氣比很高,氣流速度低,通常為5m/s左右,不超越10m/s。

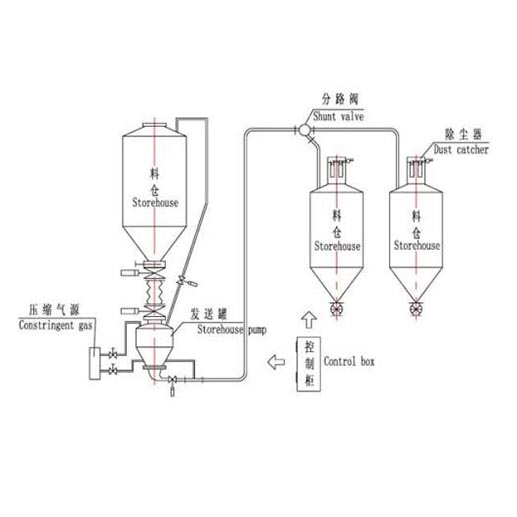

其工作原理是:被輸送物料由料斗1進入壓送罐2,在壓縮空氣作用下進入輸料管3。脈沖氣流通過氣刀4進入管道。這樣,物料即被氣刀分隔成不連續的固體流而被輸送。物料柱塞的長度可由氣刀的脈沖氣流來控制,氣刀間斷地向輸料管內通入空氣,切割料柱,使之成為不連續的柱塞流,靠氣體靜壓推動輸送。氣刀是一種由電磁閥控制的通氣閥門,電磁閥由脈沖信號發生器控制,按所需的啟閉時間作脈沖送氣,使由壓送罐下來的粉粒狀物料被空氣割刀切成相同長度的物料柱塞。
脈沖氣力輸送系統由于具有生產率高,輸送距離長,耗氣量少,輸送風速低,管道磨損少,輸送過程中物料不易破碎,能耗較低等優點,因而是一種很有發展前途的氣力輸送系統方式。
